Вътрешен променливотоков вакуумен прекъсвач за високо напрежение със заземителен прекъсвач

Вътрешен променливотоков вакуумен прекъсвач за високо напрежение със заземителен превключвател от китайски доставчик и производител SanGao Electric, технически изправно и рентабилно решение за разпределение. Оценено на 12 kV и 630 A, с 20 kA кратковременна издръжливост, това устройство се използва за сигурно свързване и изключване на веригата за трифазни AC 50Hz системи, подходящи за градски централни блокове, индустриални захранващи шкафове, трансформаторни входове и селски разпределителни секционни точки.

Изпратете запитване

Описание на продукта

Вътрешен AC високоволтов вакуумен прекъсвач на натоварване със заземителен превключвател от Sangao е подходящ за трифазна AC50Hz пръстеновидна мрежа или терминално захранване и индустриално електрическо оборудване, използва се главно за контрол на натоварването и защита от късо съединение. Превключвателят за прекъсване на товара прави и прекъсва тока на натоварване, тока на затворен контур, трансформатора на празен ход и тока на зареждане на кабела. Комбинацията може да прекъсва всеки ток до номиналния ток на късо съединение. Директно действащото изолиращо разстояние и дъгогасителната камера са свързани с ръчна и електрическа функция. Неговият уникален задвижващ механизъм позволява на дъгогасителната камера да понася високо напрежение само в момента на затваряне и правене, което реализира малък обем и леко тегло.

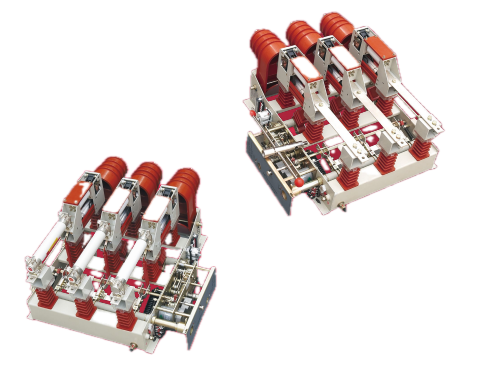

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

Какво е вакуумен прекъсвач на товара?

Този вътрешен променливотоков вакуумен прекъсвач за високо напрежение със заземителен превключвател е трифазен променлив ток 50Hz вътрешно превключващо устройство за пръстеновидна мрежа, терминално захранване и приложения в индустриално оборудване. Устройството използва вакуумен прекъсвач за гасене на дъгата и пружинен задвижващ механизъм (ръчен или електрически). Допълнителен заземителен превключвател с механична блокировка и заземяващ затвор осигурява видима изолация за поддръжка. Когато е снабден с предпазители, модулът прекъсва токовете на късо съединение чрез задействане на ударния щифт. Номинално напрежение 12 kV, номинален ток 630 A, краткотраен ток 20 kA.

Функции на продукта

Превключване на тока на натоварване

Вътрешен променливотоков вакуумен прекъсвач за високо напрежение със заземителен превключвател прави и прекъсва токове на натоварване до 630 A при нормални работни условия, покривайки типични захранващи и трансформаторни натоварвания.

Превключване на тока в затворен контур

Превключва токове в затворен контур в конфигурации на пръстеновидна мрежа, позволявайки прехвърляне на натоварване между захранващи устройства, без да прекъсва захранването към клиенти надолу по веригата.

Превключване на ток на трансформатора без товар

Нашият външен разединяващ вакуумен превключвател за високо напрежение създава и прекъсва токове на празен ход на трансформатори с капацитет до 1600 kVA, съответстващи на нивата на удара на намагнитване и тока на възбуждане в стационарно състояние на разпределителните трансформатори.

Превключване на тока на зареждане на кабела

Създава и прекъсва токове за зареждане на кабели за подземни или надземни кабелни секции, позволявайки захранване и изключване на кабелни захранващи устройства.

Защита от късо съединение (с предпазители)

Когато е конфигуриран с токоограничаващи предпазители, механизмът на ударния щифт на предпазителя задейства изключващата лента на превключвателя, отваряйки и трите фази при откриване на повреда. Сглобката може да прекъсва всеки ток до номиналната стойност на късо съединение, осигурявайки вторичен защитен слой, където предходните прекъсвачи или релета са основните устройства за отстраняване на повреда.

Изолация за поддръжка

Интегрираният заземителен прекъсвач, когато е затворен, осигурява видима земна връзка от страната на товара. Заземителният капак физически блокира достъпа до части под напрежение, което позволява на персонала по поддръжката да провери изолацията и да работи безопасно на оборудването надолу по веригата.

Превключвател за прекъсване на товара срещу вакуумен прекъсвач

Характеристика	Превключвател за прекъсване на товара (това устройство)	Вакуумен прекъсвач (VCB)
Превключване на тока на нормално натоварване	да	да
Прекъсване на тока на повреда при късо съединение	Не (само с комбинация от предпазители)	Да (до неговата мощност на прекъсване)
Интегриран заземител	Стандартен вариант	Не е типично; необходим е отделен заземител
Типично приложение	Захранващо устройство, пръстеновидна електрическа мрежа, вход на трансформатор, където защитата от повреда е нагоре по веригата	Основно защитно устройство за фидери и трансформатори
цена	По-ниска	По-високо

Технически параметри

Параметър	Стойност	Тълкуване
Номинално напрежение	12 kV	Съвместим със стандартни 10-12 kV разпределителни мрежи по целия свят.
Номинален ток	630 А	Поддържа типични захранващи и трансформаторни натоварвания до 10 MVA при 10 kV.
Краткотраен ток	20 kA (за 4 s)	Способен да пренася ток на повреда, докато защитата нагоре по веригата не изчисти повредата.
Заземител	По избор (обозначен с D)	Осигурява интегрирано заземяване с капацитет за задействане.
Работен механизъм	Пружинен механизъм (обозначен /T)	Поддържа ръчно и електрическо управление; надеждност, доказана на място.

Структурен дизайн

Директно действащо изолиращо разстояние и свързване на дъгогасителна камера
Изолиращата междина и вакуумният прекъсвач са механично свързани, за да работят с едно движение. Това гарантира, че видимото прекъсване винаги е придружено от напълно отворен прекъсвач.

Задвижващ механизъм

Прекъсвачът се захранва само в момента на затваряне и отваряне, намалявайки електрическия стрес върху вакуумната камера. Това позволява по-компактен размер на прекъсвача и удължава живота на контакта.

Заземяващ затвор

Между неподвижните и подвижните контактни тръби е поставен метален капак, който е свързан със заземителя. Когато заземителният превключвател е затворен, затворът физически изолира частите под напрежение, осигурявайки видима и проверима заземителна връзка за поддръжка.

Механична блокировка

Предотвратява затварянето на заземителния превключвател, освен ако главните контакти не са отворени, и предотвратява отварянето на главните контакти, докато заземителният превключвател е затворен.

Полета за приложение

Вътрешен AC високоволтов вакуумен прекъсвач със заземителен превключвател има страхотна съвместимост:

1. Градски кръгови главни устройства (RMU) за секциониране и превключване на товара.

2. Трансформаторни входни табла и захранващи шкафове в промишлено разпределение.

3. Крайни захранващи точки в радиални мрежи.

4. Селски разпределителни мрежи – модулът може да се използва за разделяне на дълги захранващи устройства, като се намалят зоните на прекъсване и се позволи регулиране на напрежението чрез превключване на кондензаторни батерии.

5. Вътрешни инсталации в метални разпределителни уредби; вакуумната технология елиминира използването на газ SF6 и свързаните с това опасения за околната среда.

Профил на компанията и производствени възможности

Съоръжение: 10‑mu (6 667 m²) обект в Liushi, Zhejiang, с 10 000 m² производствено пространство.

Работна сила: 120 служители, включително 20 средни до висши технически специалисти. Регистриран капитал 81,68 милиона RMB, общи активи приблизително 200 милиона RMB.

Сертификати: ISO 9001:2008 (качество), ISO 14001 (околна среда), ISO 45001 (здраве и безопасност при работа).

Контрол на процесите: ERP система за доставка на материали, производство и проследимост. Рутинните тестове включват диелектрична издръжливост, механична работа и проверки на контактното съпротивление на всеки модул.

Технически партньорства: Сътрудничество с Xi'an Senyuan, Пекинския електроизследователски институт и Xi'an High Voltage Research Institute за изпитване на типа и стандартно съответствие.

ЧЗВ

Q1: Може ли този вътрешен променливотоков вакуумен прекъсвач за високо напрежение със заземителен прекъсвач да замени вакуумен прекъсвач?
Не. Предназначен е само за превключване на товара. За защита от късо съединение той трябва да бъде сдвоен с предпазители или да разчита на предпазни прекъсвачи.

Q2: Каква поддръжка е необходима за вакуумния прекъсвач?
Вакуумният прекъсвач е запечатан и не се нуждае от поддръжка. Рутинните проверки включват механична работа, смазване и проверка на блокировката.

Q3: Заземителният превключвател стандартен ли е или по избор?
The earthing switch is optional (designated D). Когато е указано, той е механично свързан с главните контакти за безопасна поддръжка.

В4: Какво е типичното време за изпълнение и възможност за персонализиране?
Стандартните модули с пружинен механизъм и заземител се доставят в рамките на 4-6 седмици. Персонализиране (допълнителни контакти, монтаж, модификации на механизма) са налични при поискване.

Технически параметри

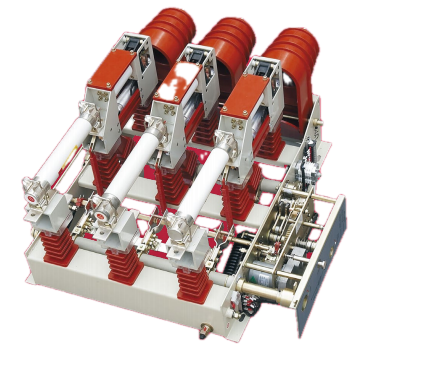

Можете да проверите две версии на данните за параметрите за нашия превключвател за вакуумно натоварване тип ръчна количка с комбинация от изключващ превключвател по-долу:

Вътрешен променливотоков вакуумен прекъсвач за високо напрежение със заземителен превключвател от Sangao е подходящ за трифазна AC50Hz пръстеновидна мрежа или терминално захранване и индустриално електрическо оборудване, използва се главно за контрол на натоварването и защита от късо съединение. Превключвателят за прекъсване на товара прави и прекъсва тока на натоварване, тока на затворен контур, трансформатора на празен ход и тока на зареждане на кабела. Комбинацията може да прекъсва всеки ток до номиналния ток на късо съединение. Директно действащото изолиращо разстояние и дъгогасителната камера са свързани с ръчна и електрическа функция. Неговият уникален задвижващ механизъм позволява на дъгогасителната камера да понася високо напрежение само в момента на затваряне и правене, което реализира малък обем и леко тегло.

не	Артикул	единица	SG25-12D/T630-20	SG25-12DR/T125-31.5
1	Номинално напрежение	КВ	12	12
2	Номинална честота	HZ	50	50
3	Номинален ток	A	630	125
4	1 мин. издържано напрежение на мощността Устойчивост на напрежение на мълния	КВ	Разстояние на отваряне на дъгогасителната камера: 30, фаза-фаза 42; across isolating distance 48 Междуфазна 75; през изолиращо разстояние 85	Разстояние на отваряне на дъгогасителната камера: 30, фаза-фаза 42; across isolating distance 48 Междуфазна 75; през изолиращо разстояние 85
5	Номинален динамичен ток (пик)	КА	50	-
6	4S ток на термична стабилност	КА	20	-
7	Номинален ток на прекъсване при активен товар	A	630	125
8	Номинален ток на прекъсване на затворена верига	A	630	125
9	Номинален ток на прекъсване на зареждане на кабела	A	10	10
10	Изключвателна способност на трансформатор без товар	KVA	1250	1250
11	Номинален ток на прекъсване на късо съединение	КА	-	31.5
12	Номинален ток на прехвърляне, номинален ток на поемане	A	-	2000
13	Модел на предпазител	-	СДЛАЖ-12	SFLAJ-12
14	Изходна енергия на ударника	J	-	2-5 (среден)
15	Номинален ток на късо съединение	КА	50	50
16	Номинален динамичен ток на земния превключвател	КА	50	50
17	2S ток на термична стабилност на заземителен превключвател	КА	20	20
18	Номинално напрежение на спомагателната верига	V	AC/CD220;110	AC/CD220;110
19	Механичен живот	-	10000	10000

Очертание и инсталационен размер и разбивка на компонентите

не	Компонент
1	Фиксиран контакт
2	Изолиращо покритие
3	затвор
4	шаси
5	Вакуумна дъгогасителна камера
6	Водеща плоча
7	Предпазител
8	Вал за съхранение на енергия
9	Вал на земния превключвател
10	Операционен панел
