Как един предпазител за защита от високо напрежение на открито може да подобри безопасността при разпределението на захранването

Резюме:Надеждната защита от повреда е от съществено значение за надземните електроразпределителни системи, особено когато трансформаторите, разклонителните линии и индустриалните захранващи устройства са изложени на претоварване, късо съединение, вятър, дъжд и температурни промени. АнВъншен предпазител за защита от високо напрежениеосигурява практична комбинация от свръхтокова защита и видима механична изолация. Проектиран и произведен отСангао, това защитно устройство е проектирано за приложения за разпределение на открито, където надеждното прекъсване на повреда и простата поддръжка са критични.

Съдържание

1. Защо външният защитен предпазител за високо напрежение е важен?
2. Как работи изпадащият предпазител?
3. Какви са основните характеристики на защитния превключвател?
4. Какви условия на околната среда може да издържи?
5. Къде се използва външен предпазител за защита от високо напрежение?
6. Как контролът на качеството подобрява надеждността на продукта?
7. Какво трябва да имат предвид купувачите, когато избират предпазител с падащ предпазител?
8. Често задавани въпроси

Защо външният защитен предпазител за високо напрежение е важен?

Надземните разпределителни мрежи работят в среди, където електрическото оборудване може да бъде изложено на непредвидими натоварвания, къси съединения, бури, силни ветрове и други външни условия. Повреда, която не е изолирана бързо, може да се разпространи в разпределителната мрежа и потенциално да повреди трансформатори, проводници, превключватели и друго скъпо оборудване.

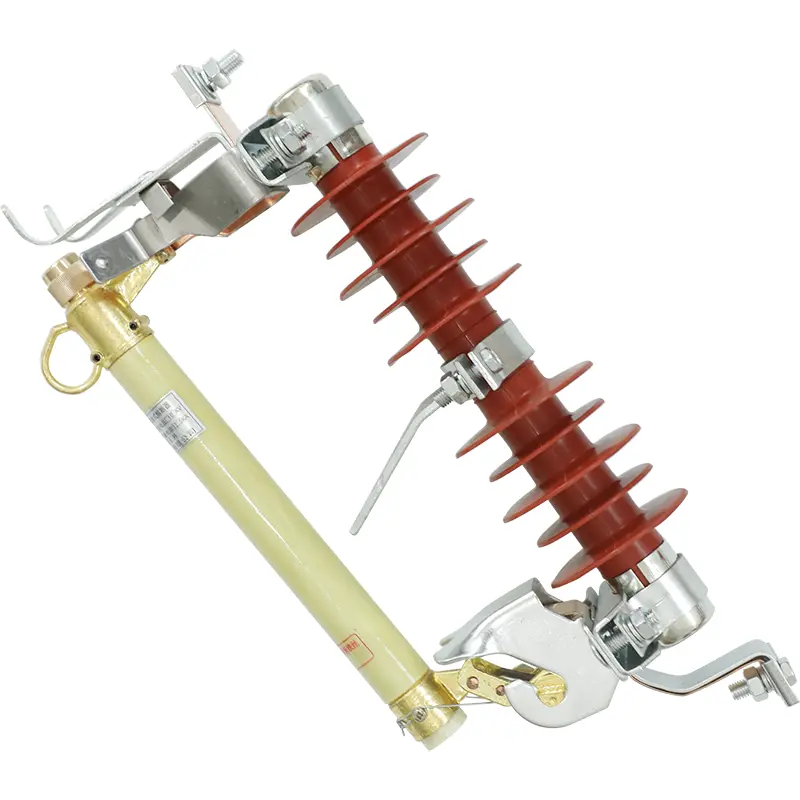

АнВъншен предпазител за защита от високо напрежениеосигурява специална защитна точка за тези системи. Когато прекомерният ток причини стопяването на предпазителя, пътят на тока се прекъсва. В същото време предпазителят механично пада от контактната си позиция, създавайки видима въздушна междина.

Тази комбинация от електрическо прекъсване и физическа изолация предлага няколко практически предимства:

• Предпазва разпределителните трансформатори от увреждащи условия на свръхток.
• Помага за изолиране на локализирани повреди на въздушни разклонителни линии.
• Осигурява ясно видима индикация, че даден предпазител е работил.
• Поддържа по-бързо идентифициране на грешки и поддръжка.
• Използва сравнително прост механичен принцип на работа.
• Осигурява практично решение за защита на външна комунална инфраструктура.

За електрически изпълнители и екипи за обществени поръчки, търсещи aдоставчик на предпазители за високо напрежение, разбирането на тези характеристики е важно при оценката на ефективността на дългосрочната защита.

Как работи изпадащият предпазител?

Принципът на действие на изпускащия се предпазител е ясен, но много ефективен. Елементът на предпазителя носи нормален работен ток, като остава непокътнат при правилно избрани електрически условия. Когато претоварване или ток на повреда надвиши проектираното работно ниво на предпазителя, елементът се стопява и прекъсва веригата.

Функцията за механично отпадане става особено важна. Дизайнът на Sangao използва пружинно превключващо рамо и опънат предпазител. След като предпазителят се стопи, механичното напрежение се освобождава. Предпазителят се движи навън и надолу, оставяйки видимо физическо разделение между захранващия контакт и тръбата на предпазителя.

Това създава два важни резултата от защитата:

1. Електрическо прекъсване:Разтопеният предпазител прекъсва пътя на тока.
2. Видима изолация:Тръбата на предпазителя пада от работното си положение, което позволява на персонала по поддръжката да идентифицира по-лесно задействаната защитна точка.

В сравнение със защитните механизми, при които повреден предпазител може да остане физически близо до първоначалната си контактна позиция, положителното действие на отпадане може да направи идентифицирането на повредата по-ясно за екипажите на комуналните услуги.

Какви са основните характеристики на защитния превключвател?

Едно висококачествено външно защитно устройство трябва да комбинира електрическа функционалност с механична якост и устойчивост на околната среда. Отпадащият предпазител за превключвател за защита от високо напрежение Sangao включва няколко характеристики, предназначени за надземни разпределителни среди.

Комбинацията от тези характеристики прави устройството особено подходящо за приложения, при които защитата, видимостта, поддръжката и механичната издръжливост са важни съображения.

Какви условия на околната среда може да издържи?

Външното електрическо защитно оборудване трябва да работи надеждно въпреки променящите се условия на околната среда. Според публикуваната информация за продукта на Sangao, предпазителят за защита от високо напрежение на открито е проектиран според определени екологични работни критерии.

Тези параметри са особено подходящи за купувачи, работещи по проекти за дистрибуция на открито. Преди доставката инженерите трябва винаги да проверяват действителните условия на обекта, напрежението на системата, изискванията за ток, конфигурацията на инсталацията, надморската височина и приложимите местни електрически стандарти, за да гарантират, че избраното оборудване е правилно специфицирано.

Къде се използва външен предпазител за защита от високо напрежение?

Основното предимство на падащия предпазител е способността му да осигурява локализирана защита от свръхток, без да се изисква прекалено сложно устройство за защита. Това го прави полезен в няколко сценария за разпределение на режийни разходи.

Монтирана на стълб защита на трансформатора

Разпределителните трансформатори, инсталирани на електрически стълбове, изискват защита срещу повреди на трансформатора или веригите надолу по веригата. От страната на високото напрежение може да се монтира падащ предпазител, за да се осигури специална защитна точка. Ако възникне сериозно състояние на свръхток, предпазителят работи и отделя засегнатия трансформатор от захранването.

Селски и междуградски клонови линии

Дългите въздушни линии могат да съдържат множество разклонителни точки и да обслужват географски разпръснати товари. Инсталирането на защита на стратегически места помага за изолирането на локализирани проблеми, вместо да позволява всяка повреда да засегне по-голяма част от мрежата.

Индустриални разпределителни хранилки

Минни съоръжения, производствени предприятия и други индустриални обекти могат да използват надземни входящи линии за захранване на подстанции или разпределително оборудване. Подходящо определен предпазител може да осигури първична защита от късо съединение и свръхток за тези входящи вериги.

Външна комунална инфраструктура

Тъй като устройството е предназначено за външна инсталация, то може да се обмисли за електрически стълбове и други открити разпределителни места, където защитното оборудване трябва да издържа на стрес от околната среда, като същевременно остава достъпно за проверка и поддръжка.

Как контролът на качеството подобрява надеждността на продукта?

Механичната последователност е особено важна за изпускащ се предпазител, тъй като електрическата защита е само една част от неговата функция. Предпазителят също трябва да работи механично, както е предвидено, след като елементът на предпазителя се стопи.

Сангао заявява, че производството на разпределителни уреди за открито следва рамката за качество ISO9001. Производственият процес за този тип защитно оборудване включва механични проверки на центровката, калибриране на напрежението на пружината и непрекъснато изпитване на ток.

Следователно за екипите за доставки контролът на качеството трябва да се оценява от няколко гледни точки:

• Електрически характеристики:Уверете се, че предпазителят и номиналният ток съответстват на предвидената система.
• Механична работа:Проверете надеждното действие на отпадане след работа на предпазителя.
• Изолационна структура:Проверете целостта и издръжливостта на изолационните компоненти.
• Терминална връзка:Осигурете подходяща съвместимост на проводниците и сигурни електрически връзки.
• Екологична годност:Съобразете условията на работа на продукта с мястото на инсталиране.
• Консистенция на производството:Изберете производител с установени процедури за проверка и управление на качеството.

Тези съображения спомагат за превръщането на покупката на основен компонент в цялостно решение за защитна система.

Какво трябва да имат предвид купувачите, когато избират предпазител с падащ предпазител?

Изборът на предпазител за защита от високо напрежение на открито не трябва да се основава само на цената. Първо трябва да се оцени електрическата съвместимост и условията на приложение.

1. Системно напрежение:Потвърдете номиналното напрежение, изисквано от надземната разпределителна мрежа.
2. Текуща оценка:Изберете предпазител, подходящ за нормалното натоварване и очакваните условия на повреда.
3. Инсталационна среда:Оценете температурата, вятъра, надморската височина, сеизмичните условия и излагането на времето.
4. Изисквания към трансформатора:Ако се използва за защита на трансформатора, координирайте характеристиките на предпазителя с капацитета на трансформатора и изискванията за защита.
5. Съвместимост на проводника:Проверете дизайна на клемата и размерите на проводника преди монтажа.
6. Изисквания за поддръжка:Помислете дали механизмът за отпадане осигурява достатъчна видимост и достъпност за местните екипи за поддръжка.
7. Възможности на производителя:Оценявайте производствения опит, управлението на качеството, процедурите за тестване и техническата поддръжка.

За международни купувачи, търсещи aКитай производител на оборудване за защита от високо напрежение, Sangao предоставя набор от продукти за разпределение на високо напрежение, обхващащи защита, превключване, изолация и свързани приложения.

Често задавани въпроси

Какво представлява предпазител за защита от високо напрежение на открито?

Това е устройство за защита от високо напрежение на открито, предназначено да прекъсва прекомерния ток и физически да отделя предпазителя от неговия контакт, след като предпазителят заработи. Обикновено се използва за защита на трансформатори, разклонителни линии и надземно разпределително оборудване.

Защо тръбата на предпазителя пада след повреда?

Действието на изпускане осигурява видима физическа индикация, че предпазителят е работил. Когато предпазителят се разтопи, механичното напрежение в работния модул се освобождава, което позволява на предпазителя да се движи надолу и да създаде въздушна междина.

Може ли този предпазител да се използва за монтирани на стълб трансформатори?

да Разпределителните трансформатори, монтирани на стълб, са един от основните сценарии за приложение на този тип защитно устройство. Предпазителят може да осигури защита от свръхток от страната на високото напрежение, когато е правилно избран и координиран с трансформатора и разпределителната система.

За какви външни условия е предназначен предпазителят Sangao?

Публикуваните спецификации показват работна температура на околната среда от -30°C до +40°C, максимална скорост на вятъра от 35 m/s и пригодност за инсталации до 1000 m надморска височина без фабрична настройка. Проекти извън тези условия трябва да бъдат оценени с производителя преди поръчката.

Защо видимата изолация е полезна за поддръжка?

След като предпазителят заработи, тръбата на предпазителя пада от нормалното си контактно положение. Това създава видимо физическо прекъсване на въздуха, което може да помогне на персонала по поддръжката да идентифицира задействаната защитна точка по време на отстраняване на неизправности и възстановяване на системата.

Как купувачите да изберат подходящ модел?

Купувачите трябва да оценят напрежението на системата, номиналния ток, условията на повреда, капацитета на трансформатора, където е приложимо, връзките на проводниците, условията на околната среда, надморската височина на монтажа и приложимите местни стандарти. Преди окончателния избор се препоръчва техническо потвърждение от производителя.

Заключение

АнВъншен предпазител за защита от високо напрежениее нещо повече от обикновен предпазител: той съчетава прекъсване на свръхток, механична изолация на прекъсване, видима индикация за повреда и външна структурна защита в едно практично решение. За въздушни разпределителни мрежи, монтирани на стълбове трансформатори, селски разклонителни линии и промишлени захранващи линии, изборът на правилно проектирано устройство може да помогне за подобряване на защитата на оборудването и да опрости поддръжката при повреда. С установени производствени възможности и процедури за контрол на качеството,Сангаоможе да подпомогне клиенти, търсещи надеждно защитно оборудване за разпределение на високо напрежение. Ако планирате нов проект за електроразпределение или се нуждаете от подходящо решение за вашата съществуваща мрежа,свържете се с насза да обсъдим вашите изисквания за приложение, технически спецификации и нужди от обществени поръчки.
