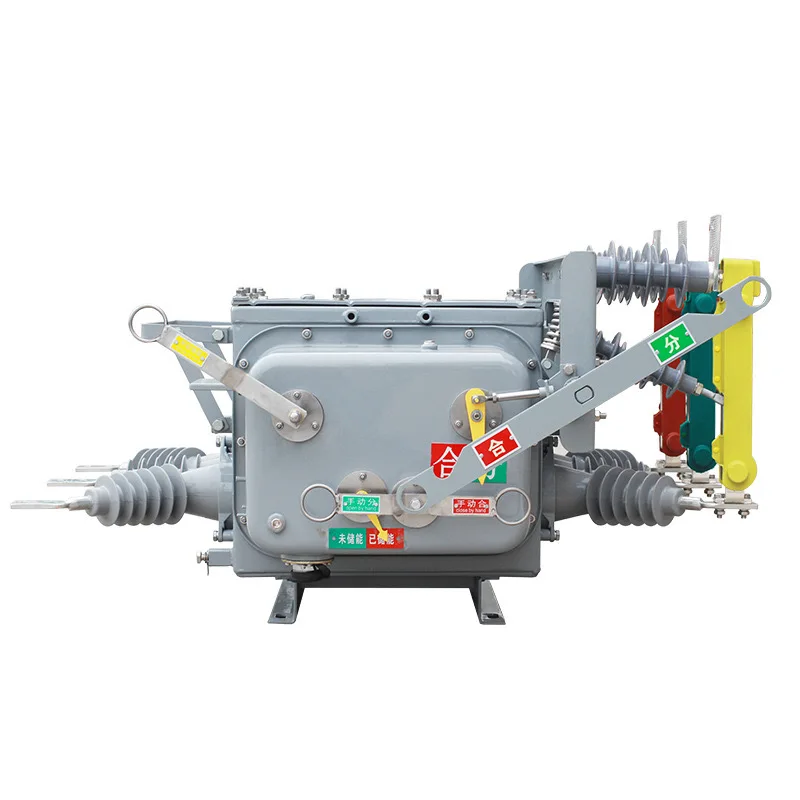

Модул за трифазен прекъсвач SanGao – Характеристики, режими на управление и информация за приложението
Резюме
Трифазните прекъсвачи са критични компоненти в съвременната електроразпределителна инфраструктура, особено в търговски и индустриални среди. За разлика от еднофазните прекъсвачи, използвани в жилищни условия, тези устройства са проектирани да се справят с по-високи напрежения и по-големи електрически товари. Модулът за трифазен прекъсвач SanGao предлага гъвкаво управление чрез външни сигнали или вътрешни таймери, осигурявайки надеждна изолация, защита от претоварване и възможности за ръчно превключване. Тази статия представя изчерпателен технически преглед на характеристиките на модула, режимите на работа, ключовите спецификации, сценариите на приложение и механизмите за безопасност, като помага на инженерите и системните интегратори да вземат информирани решения за стабилен дизайн на електрическа система.
Съдържание
С бързия растеж на промишлената автоматизация и търговското електроразпределение, трифазните прекъсвачи са еволюирали от прости защитни устройства в интелигентни устройства, които съчетават контрол, защита и изолация. Модулът за трифазен прекъсвач SanGao, съвместим със симулационни среди на Simulink, осигурява два гъвкави режима на управление: външно управление на сигнала (0 V за отворено, положително напрежение за затворено) и вътрешно управление, базирано на таймер (предварително зададени времена на превключване). Тази гъвкавост значително опростява системната интеграция и тестване. В тази статия се задълбочаваме в техническите подробности на този модул и предлагаме практически насоки за избор и приложение.
✦ ✦ ✦
1. Преглед на модула на трифазния прекъсвач
Модулът на трифазния прекъсвач SanGao се състои от три независими еднополюсни прекъсвача, механично свързани, за да работят едновременно чрез една превключваща ръкохватка. Може да бъде свързан последователно с трифазни товари, за да контролира всички фази наведнъж. Механизмът за гасене на дъгата е идентичен с този на стандартните прекъсвачи и модулът включва вградени Rs-Cs демпферни вериги за потискане на комутационни пренапрежения – от съществено значение при свързване към индуктивни товари или източници на ток.
Изолационен превключвател
Осигурява видимо изключване от захранването с една ръкохватка, управляваща трите полюса едновременно – служи и като предпазен ключ.
Протектор на веригата
Всеки полюс има номинален ток (напр. 5 A) с изключване при претоварване. При претоварване ръкохватката се премества в положение "изключено" и не може да бъде принудително затворена, докато неизправността не бъде изчистена - известна като работа без прекъсване.
Превключвател за ръчно управление
Със своята специална характеристика на серийно задействане със закъснение във времето и висок капацитет на прекъсване при късо съединение, той може да се използва като превключвател за директно включване/изключване на двигателя в рамките на неговата номинална стойност – наричан също превключвател на веригата на двигателя.
Симулация и контрол
Поддържа режим на външно управление (чрез вход Simulink, 0 = отворено, положително = затворено) и режим на вътрешно управление (задайте времена на превключване в диалоговия прозорец). И трите полюса отговарят на един и същ контролен сигнал.
✦ ✦ ✦
2. Основни функции и режими на работа
Трифазният прекъсвач SanGao предлага два режима на управление, които отговарят на нуждите на различните приложения. ввъншен режим на управление, иконата на модула показва контролен входен порт, позволяващ превключване в реално време чрез сигнали Simulink. врежим на вътрешен контрол, времената за превключване са предварително зададени в диалоговия прозорец за автоматични времеви последователности. И в двата режима един и същ управляващ сигнал задвижва и трите прекъсвача, осигурявайки синхронна работа.
2.1 Роля на демпферната верига
Когато прекъсвачът е свързан към индуктивни товари (напр. двигатели, трансформатори) или източници на ток, отварянето на веригата може да генерира високи индуцирани пренапрежения, които могат да повредят изолацията или самия прекъсвач. Вградената Rs‑Cs демпферна верига ефективно абсорбира тази енергия, ограничавайки пиковете на пренапрежение и защитавайки както прекъсвача, така и оборудването надолу по веригата. Потребителите могат да избират да активират или деактивират тази верига в зависимост от вида на натоварването.
2.2 Характеристики на пътуването и механизъм „без пътуване“.
Функцията "trip-free" гарантира, че когато възникне претоварване или късо съединение, вътрешният механизъм принуждава контактите да се отворят и дръжката се премества в изключено положение. Опитът за затваряне на дръжката няма да затвори отново контактите, докато повредата не бъде изчистена и дръжката не бъде нулирана. Това осигурява присъща защитна бариера, предотвратяваща повторното захранване, докато неизправността продължава.
- Външен контрол на сигнала (0 V / положително напрежение)
- Вътрешен контрол на таймера
- Rs‑Cs демпферна верига (по избор)
- Механизъм без препъване
- Характеристика на изключване на серия с времезакъснение
- Висока способност за прекъсване при късо съединение
✦ ✦ ✦
3. Обяснени ключови технически спецификации
Изборът на правилния трифазен прекъсвач изисква задълбочено разбиране на техническите му параметри. Таблицата по-долу обобщава основните спецификации на модула SanGao и техните практически последици за избора.
| Спецификация | Типична стойност / описание | Въздействие върху селекцията |
|---|---|---|
| Номинален ток (на полюс) | 5A (с възможност за персонализиране) | Определя максималния продължителен работен ток; трябва да надвишава максималния постоянен ток на товара. |
| Брой поляци | 3 полюса (едновременна работа) | Подходящ за трифазни трипроводни или четирипроводни системи; гарантира, че всички фази се превключват заедно. |
| Режим на управление | Външен сигнал / Вътрешен таймер | Външният режим е подходящ за отдалечена автоматизация; вътрешният режим пасва на приложения с фиксирано време. |
| Характеристика на пътуването | Изключване на серията със закъснение | Позволява краткотрайни претоварвания (напр. стартиране на мотор) без неприятно изключване. |
| Капацитет на прекъсване при късо съединение | Висока (проверете конкретни данни за модела) | Трябва да надвишава предполагаемия ток на късо съединение в точката на инсталиране, за да се отстранят безопасно повреди. |
| Амортисьорна верига | Вградени Rs‑Cs, по избор | От съществено значение за индуктивни товари за защита на прекъсвача и товара. |
Съвет за избор:В допълнение към тока и капацитета на прекъсване вземете предвид температурата на околната среда, надморската височина и стила на монтаж. Консултирайте се с техническата поддръжка на SanGao за персонализирани препоръки.
✦ ✦ ✦
4. Промишлени приложения и ръководство за избор
Трифазните прекъсвачи се използват широко в центрове за управление на двигатели, разпределителни табла, оборудване за индустриална автоматизация и консумативи за търговски сгради. В зависимост от приложението те могат да служат като главни превключватели, устройства за защита на разклоненията или превключватели за работа на двигателя. По-долу са типични случаи на употреба и указатели за избор.
4.1 Основни области на приложение
- Индустриален контрол на двигателя:Използват се като директни пускатели, изискващи характеристика на закъснение във времето, за да се избегне изключване при пусков ток.
- Защита на разпределителната линия:Инсталирани в главни или под-разпределителни табла за защита срещу претоварване и късо съединение, с подходяща координация с устройства нагоре/надолу по веригата.
- Аварийни генераторни комплекти:Действа като прекъсвач на изхода на генератора, като осигурява изолация и издържа на възможни преходни свръхтокове.
- ОВК системи:Защитава компресори, вентилатори и други двигатели в климатични и хладилни съоръжения – също се нуждае от характеристики на забавяне на времето.
4.2 Стъпки за избор
- Определете вида на натоварването:Резистивен или индуктивен? Има ли стартов удар? Това определя необходимата характеристика на пътуването.
- Изчислете работния ток:Въз основа на мощността на натоварването и напрежението, изчислете максималния мрежов ток и добавете 20–30% резерв за безопасност.
- Оценете тока на късо съединение:Получете очаквания ток на късо съединение от захранващата система; изключвателната способност на прекъсвача трябва да е по-висока.
- Изберете режим на управление:Външен контрол на сигнала, ако е необходимо дистанционно/автоматично управление; вътрешен таймер, ако се изисква само планирано превключване.
- Обмислете изискването за демпфер:За индуктивни товари (двигатели, трансформатори), винаги активирайте демпферната верига.
✦ ✦ ✦
5. Функции за защита на безопасността
Безопасността е най-важният приоритет в електрическия дизайн. Трифазният прекъсвач SanGao включва множество защитни механизми, които предпазват не само веригата и оборудването, но и персонала.
- Защита от претоварване:Термомагнитният изключвател отваря веригата, когато токът превиши номиналната стойност за продължителен период от време, предотвратявайки прегряването на кабела.
- Защита от късо съединение:Магнитното изключване действа мигновено в случай на късо съединение, прекъсвайки тока на повреда в рамките на милисекунди, за да минимизира щетите.
- Изолационна функция:С дръжката в положение "изключено", достатъчната контактна междина и изолационното разстояние осигуряват видимо прекъсване, което отговаря на изискванията за изолация.
- Анти-повторно затваряне без пътуване:Предотвратява повторно затваряне, докато повредата продължава, като елиминира риска от човешка грешка.
Напомняне за безопасност:Преди каквато и да е инсталация, поддръжка или подмяна, винаги проверявайте дали захранването нагоре по веригата е напълно изключено и тествайте за нулево напрежение. Следвайте всички местни правила за електрическа безопасност.
✦ ✦ ✦
Често задавани въпроси
Какво означава „без прекъсване“ в трифазен прекъсвач?
„Без прекъсване“ означава, че когато възникне претоварване или късо съединение, вътрешният механизъм принуждава контактите да се отворят и дръжката се премества в изключено положение. Дръжката не може да се държи затворена ръчно, докато повредата съществува, като се гарантира, че веригата не може да бъде повторно захранена, докато повредата не бъде изчистена и дръжката не бъде нулирана.
Каква е разликата между външния и вътрешния режим на управление?
ввъншен режим на управление, модулът получава сигнал от вход Simulink (0 = отворен, положителен = затворен), което го прави подходящ за интегриране със системи за автоматизация. врежим на вътрешен контрол, потребителят задава времена за отваряне/затваряне директно в диалоговия прозорец на модула, а прекъсвачът следва този предварително зададен график – идеален за фиксирано време или циклични операции.
Кога трябва да се използва демпферната верига?
Всеки път, когато прекъсвачът е свързан към индуктивни товари (двигатели, трансформатори, реактори) или източници на ток, изключването може да генерира високи индуцирани пренапрежения. Амортисьорната верига Rs-Cs е от съществено значение за абсорбирането на тази енергия. Модулът включва вграден демпфер, който може да се активира при необходимост.
Как да избера правилната характеристика на задействане за натоварване на двигателя?
Двигателите консумират 5–7 пъти по-голям от номиналния ток по време на стартиране. Прекъсвач с мигновено изключване би се задействал ненужно. Затова изберете прекъсвач с aхарактеристика на последователно задействане на времезакъснение(защита от претоварване с обратно време), която позволява краткотрайни претоварвания, като същевременно предпазва от продължителни претоварвания и къси съединения. Характеристиката на забавяне на модула SanGao е предназначена за тази цел.
Могат ли трите полюса да се управляват независимо?
Не. Вътрешната механична блокировка гарантира, че и трите полюса се управляват от една ръкохватка, гарантирайки едновременно задействане/счупване. Това предотвратява състояния на загуба на фаза, които могат да повредят трифазно оборудване.
Как мога да проверя дали изключващият капацитет на прекъсвача е достатъчен?
Капацитетът на прекъсване трябва да бъде по-голям от предполагаемия ток на късо съединение в точката на монтаж. Тази стойност обикновено се предоставя от проектанта на системата или се получава от изследване на късо съединение. Номиналната мощност на прекъсване на прекъсвача е посочена в неговия лист с данни; уверете се, че отговаря или надвишава изчислената стойност.
✦ ✦ ✦
Изберете надеждна трифазна защита за вашата енергийна система
Независимо дали за управление на промишлени двигатели, търговска дистрибуция или оборудване за автоматизация, модулът за трифазен прекъсвач SanGao осигурява безопасна, гъвкава и надеждна защита и контрол. Свържете се с нас днес за експертна подкрепа при избора и тестване на проби.
