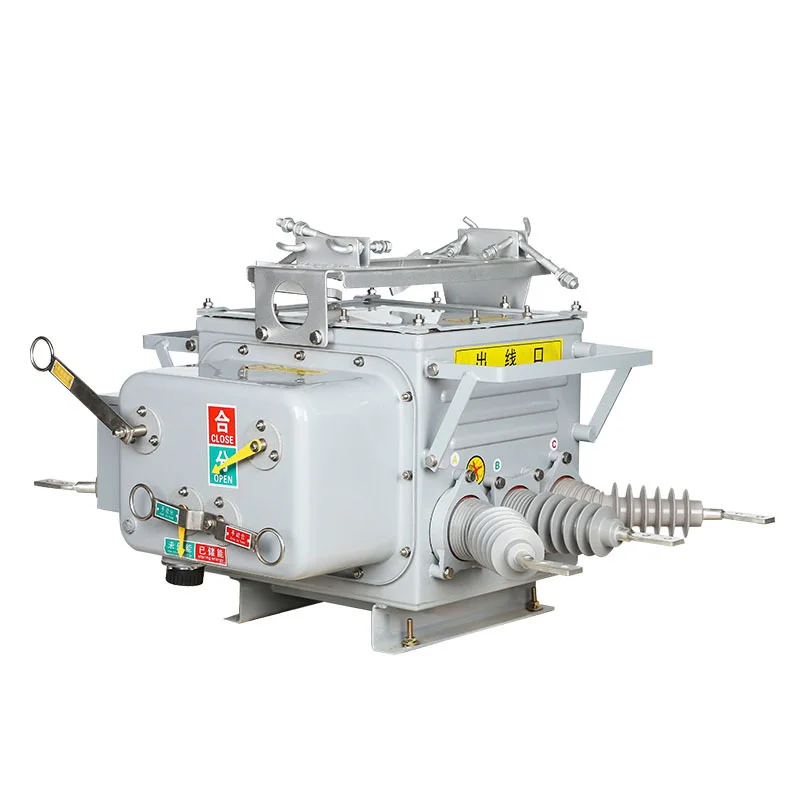

Външен граничен вакуумен прекъсвач

Издръжливият външен граничен вакуумен прекъсвач SanGao (наричан по-нататък „граничен прекъсвач“) е подходящ за външни комутационни уредби за високо напрежение с трифазен променлив ток 50 Hz и номинално напрежение от 33 kV и по-ниско. Тялото на прекъсвача е оборудвано с вакуумна дъгогасителна камера, токов трансформатор, токов трансформатор с нулева последователност и др. Прекъсвачът има режим на дистанционно управление, функция за контрол на защитата и комуникационна функция. Той може надеждно да прецени и открие подстанции, промишлени и минни предприятия и градски и селски електрически мрежи с цел контрол и защита. Специално подходящ за честа работа на наземно и градско ниво милиамперно ниво на нулева последователност и ток на късо съединение фаза-фаза, постигайки автоматично елиминиране на еднофазни заземителни повреди и фаза-фаза на късо съединение.

Външният граничен вакуумен прекъсвач прекъсва дъгата във вакуумен режим и използва изолация от газ SF6. Кутията използва усъвършенствана вносна газова уплътнителна, взривобезопасна и изолационна структура с отлична обща производителност на уплътнение. Ефективността на уплътняване на тръбопроводите за внос и износ също е подобрена и цялостната производителност на уплътняване е добра. Газът SF6, напълнен вътре, не трябва да изтича или да бъде повлиян от външната среда. Пружинният задвижващ механизъм е миниатюризиран и работата му е оптимизирана. Приемане на предаване на основната верига и многостепенна система за задействане, с ниско съпротивление и ниско покачване на температурата. Неговата надеждност и стабилност превъзхождат традиционните пружинни механизми.

Този продукт е инсталиран на границата на отговорност на надземни разпределителни линии. Предният край на входящата линия на потребителя автоматично ще елиминира еднофазни заземяващи повреди и неизправности между фаза към фаза на късо съединение в системата на потребителя, избягвайки разпространението на неизправности в света на потребителя към главната преносна линия, гарантирайки електрическата безопасност на недефектните потребители и подобрявайки електрическата надеждност. Ако повредата е постоянна и повторното затваряне на подстанцията не успее, аварията в обекта на потребителя средно напрежение ще доведе до прекъсване на цялата разпределителна магистрала. Тази често срещана авария в електропреносната мрежа ще причини значителни загуби на обществото.

състояние на околната среда

(1) Температура на въздуха в околната среда: -40 ℃ ~ +40 ℃; Дневната промяна на температурата не надвишава 25 ℃; Според свойствата на SF6 газ, когато температурата на околната среда е -40 ℃ и налягането вътре в резервоара е 0,05Mpa, SF6 все още е в газообразно състояние, за да се осигури нормалната работа на продукта. Когато температурата на околната среда е -40 ℃ и манометричното налягане е 0,05Mpa, точката на втечняване на SF6 е -55 ℃; Когато манометричното налягане е нула, точката на втечняване на SF6 няма да надвишава -60 ℃.

(2) скорост на вятъра не повече от 35 m/s;

(3) Място без запалимост, опасност от експлозия, силна химическа корозивност (като различни киселини, основи или дим) и силна вибрация.

(4) Надморска височина: ≤ 1000 m;

(5) Дебелина на покритие: 10 mm;

(6) Ниво на замърсяване на въздуха: Ниво 4;

(7) Сеизмичен интензитет: ≤ 7 градуса;

(8) Метод за заземяване на неутралната точка в електрическата мрежа: Неутралната точка не е заземена, тя е заземена чрез дъгогасителна намотка, а нулевата точка е заземена чрез ниско съпротивление.
