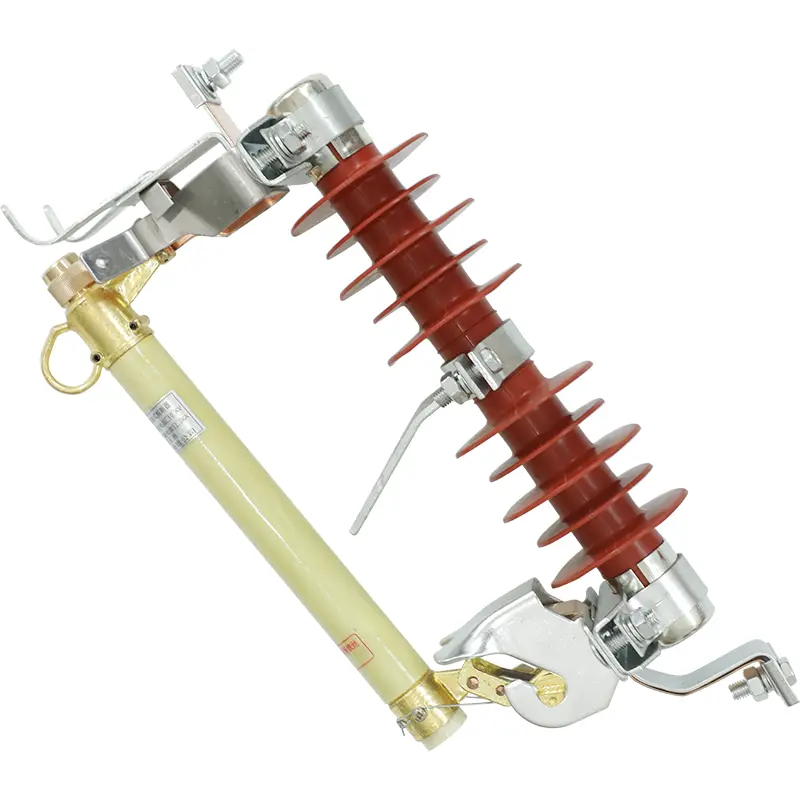

Монтиран на стълб високоволтов композитен предпазител с отпадащ предпазител с разграничител на дъгата

СангаоМонтиран на стълб високоволтов композитен предпазител с отпадащ предпазител с разграничител на дъгатаПроизведено в Китай представлява значителна еволюция на дизайна за надземни електроразпределителни мрежи. Чрез използването на високомолекулна композитна външна обвивка вместо традиционния тежък порцелан, тази лека, но структурно твърда изрезка осигурява абсолютен имунитет срещу структурно напукване, повреда от механичен удар и повреди при проследяване. Вграденият различител на дъгата разполага със специализирана вътрешна обвивка от костни влакна, която активно задушава високотемпературни електрически дъги в рамките на милисекунди след втечняване на предпазителя, осигурявайки чисто изчистване без риск от съпътстващо увреждане на съседни напречни рамена или фазови линии. Купувачите на едро избират тази усъвършенствана композитна система, за да минимизират разходите за поддръжка на линията и да премахнат грешките на компонентите, причинени от продължителни електрически дъги с високо напрежение.

Изгонване с двойно действие и разсейване на дъгата

Стандартните прекъсвачи разчитат изцяло на гравитацията и въздушните междини, за да изчистят повреди със средно напрежение, което може да доведе до продължителна дъга при високи индуктивни натоварвания. Този специализиран монтиран на стълб високоволтов композитен предпазител с отпадащ предпазител с различител на дъгата включва проектиран различител на дъгата, който елиминира това физическо ограничение. Тръбата на държача на предпазителя съдържа металния елемент на предпазителя в камера с двойна стена: вътрешна облицовка от костни влакна, заобиколена от устойчива на атмосферни влияния обвивка от епоксидно фибростъкло.

Когато претоварване или късо съединение предизвика токове на повреда, елементът на предпазителя се стопява бързо. Интензивната топлинна енергия незабавно изпарява вътрешната повърхност на обвивката от костни влакна, освобождавайки изблик под високо налягане от дейонизиращ газ. Този газов взрив силно изтласква йонизирания въздух от дъното на тръбата, гасяйки електрическата дъга за милисекунди. Едновременно с това работният механизъм освобождава горната ключалка, карайки целия блок с предпазители да се хвърли надолу и да падне от нормалното си работно положение, създавайки ясна визуална въздушна пауза за екипажите на комуналните услуги.

Спецификации на техническите характеристики

За да се осигури точна структурна съвместимост между разпределенията на надземни мрежи за средно напрежение, този монтиран на стълб високоволтов композитен предпазител с отпадащ предпазител с различител на дъгата работи стриктно в рамките на тези фабрично проверени екологични и електрически ограничения:

• Работна обвивка на околната температура:-30°C до +40°C продължително излагане на открито.

• Алтиметричен праг на оценка:Надморска височина до 1000 метра (необходими са персонализирани механични настройки за разстояния над 1000 метра).

• Честотен диапазон на захранването с променлив ток:Не по-малко от 48Hz и не надвишаващо 52Hz мрежи.

• Рейтинг на устойчивост на сеизмичен интензитет:Максималната структурна сеизмична интензивност не трябва да надвишава 7 градуса.

• Максимално допустима скорост на вятъра:Не трябва да надвишава 35 метра в секунда.

• Основна среда на приложение:Надземни разпределителни системи, стълбове за комунални услуги и изолационни кранове за разклонения.

Къде е разположен този специализиран изрез?

Здравата композитна конструкция и възможността за бързо гасене на дъгата правят това защитно устройство идеално за взискателни индустриални среди:

• Пометени от вятъра надземни хранилки:Монтира се на открити стълбове, където скоростта на вятъра достига 35 метра в секунда, като гарантира, че механичното резе остава заключено, докато не възникне повреда.

• Щранг на подстанция:Позициониран на критичното кръстовище, където надземните разпределителни проводници преминават в подземни кабели, предотвратявайки повреждането на чувствителната подповърхностна изолация на претоварени токови повреди.

• Сеизмично активни разпределителни контури:Устойчивото на счупване композитно полимерно тяло лесно абсорбира механични вибрации и структурни движения до 7-градусов сеизмичен интензитет.

Глобални стандарти за доставка

Презокеанският транзит изисква мощна защита срещу висока влажност, солен въздух и физически стрес при работа. Sangao пакетира групови поръчки на монтиран на стълб високоволтов композитен предпазител с отпадащ предпазител с разграничител на дъгата в съвместими с износа дървени каси, облицовани с тежък ударопоглъщащ материал. Всеки сандък е херметически затворен, за да се предотврати влагата да разруши вътрешните облицовки за гасене на дъгата, като се гарантира, че всеки модул пристига на обекта ви в напълно готово за инсталиране състояние.

ЧЗВ

Как функционира разграничителят на дъгата по време на повреди при претоварване с нисък ток в сравнение с къси съединения с висок ток?

По време на късо съединение с висок ток масивната топлинна енергия създава бърз газов взрив под високо налягане, който незабавно изчиства дъгата чрез изтласкване. За претоварвания с нисък ток вътрешната обвивка от костни влакна разчита на локализирано генериране на газ за охлаждане и дейонизиране на пространството на дъгата, осигурявайки безопасно прекъсване дори когато токовият поток е едва над прага на топене.

Защо композитният полимерен корпус е предпочитан пред порцелановия в среда с висока вибрация?

Витрифицираният порцелан е крехък и податлив на микроразрушаване при продължителен физически стрес или сеизмични събития. Нашият композитен полимерен корпус се отличава с висока еластичност и структурна устойчивост, което му позволява да издържа на физически въздействия, повреда при работа с хора и сеизмични сили до 7 градуса без структурна повреда.

Това монтирано на стълб високоволтово изключване на предпазител с отпадащ предпазител изисква ли специални инструменти за ръчна работа на екипажа?

Не. Горният оперативен механизъм разполага със стандартни теглещи куки, които са напълно съвместими с конвенционалните горещи пръчки за комунални услуги, което позволява на работниците на линията да издърпат ръчно блока с предпазители за рутинна поддръжка на оборудването или изолиране на линията.
