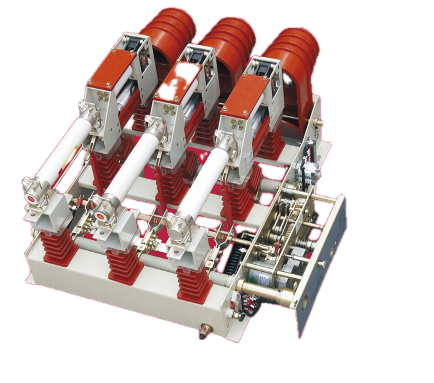

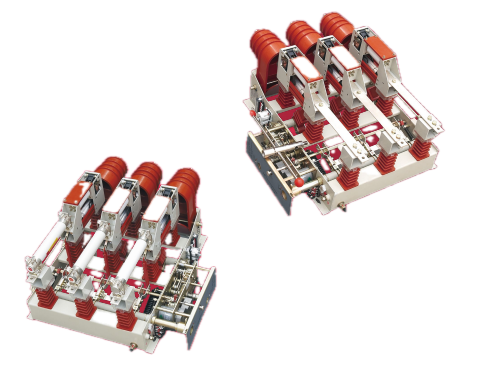

Комбиниран апарат за прекъсвач на вакуумно натоварване и предпазител

Превключвателят за прекъсване на вакуумния товар и комбинираният апарат за предпазител интегрират вакуумен прекъсвач със система за координиране на предпазителя. При нормални условия на натоварване превключвателят работи независимо. Когато токът на повреда надвиши номиналната стойност на предпазителя, щифтът на предпазителя механично задейства механизма за изключване на превключвателя, отваряйки главните контакти и изчиствайки веригата. Директно действащото изолиращо разстояние и отвореното разстояние на прекъсвача се постигат с един ход. Заземяващ капак, свързан със заземителния превключвател, осигурява видима заземителна връзка за поддръжка. Изграден при 12 kV и 630 A с краткотраен издържан ток от 20 kA, апаратът е конструиран за надеждно обслужване както в градски, така и в селски разпределителни мрежи.

Принцип на работа

Вътре във вакуумния прекъсвач контактите са запечатани в среда с висок вакуум (обикновено под 10⁻⁴ Pa). Когато контактите се разделят под натоварване, от изпарения контактен материал се образува дъга от метална пара. Въпреки това, тъй като вакуумът практически не съдържа газови молекули за йонизация, дъгата не може да се поддържа и изгасва при първото естествено преминаване през нулата на променливотоковия ток. Металните пари кондензират бързо върху контактните повърхности и екранировката, възстановявайки диелектричната якост в рамките на милисекунди. Този метод за гасене на дъгата не изисква външна среда (масло или SF₆) и води до минимална контактна ерозия.

Предимства на продукта

Комбинирана комутация и защита

Нашият вакуумен прекъсвач на товара и комбинация от апарати за предпазители извършват рутинно превключване на товара и с предпазители осигуряват прекъсване на късо съединение. Това елиминира необходимостта от отделен прекъсвач на всяко захранващо устройство, намалявайки капиталовите разходи.

Компактен отпечатък

Задвижващият механизъм намалява напрежението на прекъсвача извън момента на превключване, което позволява по-малък прекъсвач и общ размер на устройството. Това позволява оформления с по-висока плътност в пръстеновидни главни модули и компактни подстанции.

Еднотактова работа

Изолиращото разстояние и отвореното разстояние на прекъсвача се постигат с едно движение, което опростява последователността на превключване и намалява потенциала за грешка на оператора.

Видимо заземяване за безопасност

Заземителният капак, свързан със заземителния превключвател, осигурява физическа и визуална индикация за изолация, което позволява безопасен достъп за поддръжка без допълнителни заземителни устройства.

Технология без SF₆‑

Прекъсването на вакуума елиминира проблемите с парниковите газове и избягва манипулирането, тестването за течове и процедурите за повторно пълнене, свързани с оборудването за SF₆.

Диагностика на грешки

Честата работа на предпазителя обикновено показва основни системни проблеми. Следват основните причини и коригиращи мерки:

Късо съединение в системата: Когато възникне късо съединение, токът на повреда стопява бързо предпазителя. Повредата трябва да бъде локализирана и отстранена (напр. поправете кабела или сменете дефектното оборудване), преди да смените предпазителя с правилния номинал.

Продължително претоварване: Продължителната работа над номиналния ток генерира прекомерна топлина, което води до стопяване на предпазителя. Натоварването трябва да бъде намалено до номиналната стойност на апарата или номиналната стойност на предпазителя трябва да бъде повишена в координация с проучванията за защита на системата.

Неправилен избор на предпазител: Ако номиналът на предпазителя е твърде нисък за приложението, ще възникне неприятна работа. Проверете номинала на предпазителя спрямо капацитета на трансформатора или захранващото устройство и го заменете с правилно оразмерения елемент според координационните диаграми на производителя.

Технически параметри

Приложни среди

Градски пръстеновидни мрежи

Превключвателят за прекъсване на вакуумния товар и комбинацията от предпазители служат като разделителен превключвател в пръстеновидни главни модули (RMU). Компактните размери, постигнати чрез дизайна на задвижващия механизъм, позволяват конфигурации на разпределителната апаратура с по-висока плътност в ограничени в пространството градски подстанции. Интегрираният заземителен превключвател опростява процедурите по поддръжка, като намалява времето за прекъсване по време на планирана работа.

Промишлени съоръжения

За промишлени инсталации с множество центрове на натоварване, комбинираният блок за прекъсване на вакуумния товар и предпазител осигурява превключване на товара на входните и захранващите точки на трансформатора. Опцията за комбинация от превключвател и предпазител осигурява защита от късо съединение без разходите за пълен вакуумен прекъсвач, подходящ за некритични захранващи устройства, където е осигурена защита от повреда нагоре по веригата.

Разпределителни мрежи в селските райони

Разпределението в селските райони представлява специфични предизвикателства: дълги захранващи устройства, променливо натоварване и колебания на напрежението. В края на дълги 10 kV захранващи устройства спадът на напрежението по време на периоди на пиково натоварване може да бъде значителен, което води до ниско напрежение в помещенията на клиента. Апаратът се справя с това по два начина. Първо, инсталирането на стратегически точки по протежение на дълги захранващи устройства позволява на мрежовите оператори да разделят линията, изолирайки повреди и намалявайки зоните на прекъсване. Второ, устройството може да превключва трансформаторни кранове и кондензаторни батерии, позволявайки на операторите да управляват по-ефективно профилите на напрежението. В селските райони изискването за ниска поддръжка на апарата е особено ценно – екипите по поддръжката могат да изминат значителни разстояния, за да достигнат до обект, така че надеждността на оборудването между посещенията директно намалява оперативните разходи.

ЧЗВ

Q1: Как вакуумният прекъсвач гаси дъгата?

Когато контактите вътре във вакуумния прекъсвач се разделят под натоварване, между контактните повърхности се образува дъга от метални пари. Тъй като прекъсвачът поддържа висок вакуум с малко газови молекули, налични за йонизация, дъгата не може да се поддържа и изгасва при първото естествено преминаване на тока през нулата. Този метод за гасене на дъгата е ефективен, бърз и не изисква външна среда за гасене на дъгата.

В2: Какво причинява честото сработване на предпазителя и как се справя?

Честото задействане на предпазителя обикновено показва неизправности в системата. Основните причини са: късо съединение в системата (токът на повреда стопява предпазителя; повредата трябва да бъде локализирана и отстранена, преди да смените предпазителя с правилния номинал), продължително претоварване (работа над номиналния ток за продължителни периоди; товарът трябва да бъде намален) или неправилен избор на предпазител (номиналът на предпазителя е твърде нисък за приложението; предпазителят трябва да бъде заменен с правилния номинал).

В3: Къде обикновено се прилагат апаратът за прекъсване на вакуумния товар и комбинацията от предпазители?

Апаратът е подходящ за трифазни променливотокови системи средно напрежение. Типичните приложения включват пръстеновидни главни блокове (RMU), компактни подстанции, превключватели за разделяне на разпределителни линии и защита на трансформатори, когато се комбинират с предпазители.

Q4: Може ли това устройство да замени вакуумен прекъсвач?

Не. Апаратът е предназначен за превключване на товара и, когато е оборудван с предпазители, осигурява защита от късо съединение. Вакуумният прекъсвач е предназначен да прекъсва директно както нормалните токове на натоварване, така и токовете на повреда при късо съединение. За приложения, при които вече е осигурена защита от повреда нагоре по веригата, това устройство предлага по-рентабилно решение от пълен вакуумен прекъсвач.

Защо да изберете SanGao?

1. Производствена способност

SanGao управлява обект от 10‑mu (6667 m²) в Liushi, Zhejiang, с 10 000 m² производствено пространство, разполагащо със специални линии за сглобяване и тестване на разпределителни уредби за средно напрежение.

2. Технически екип

В компанията работят 120 служители, включително 20 инженери от средно до висше ниво, които се занимават с механичен дизайн, високоволтова изолация и осигуряване на качеството. Регистрираният капитал е 81,68 милиона RMB, общите активи са приблизително 200 милиона RMB.

3. Сертифицирани системи за качество

Производството се извършва съгласно сертификати ISO 9001:2008, ISO 14001 и ISO 45001. Те изискват документиран контрол на доставчика, входяща инспекция, проверки в процеса и окончателно изпитване за приемане.

4. Проследимост на процеса

n ERP системата проследява материалите, производствените операции и записите от тестовете. Всяка единица е сериализирана с тестови данни, архивирани за пълна проследимост.

5. Рутинно тестване

Всяко устройство се подлага на диелектрични тестове за издръжливост (главна верига и заземяване), механични тестове за работа под ръчно и електрическо управление и измервания на контактно съпротивление. Извадковите модули се подлагат на кратковременни токови тестове за 20 kA / 4 s валидиране.

6. Технически партньорства

SanGao си сътрудничи с Xi'an Senyuan, Пекинския електроизследователски институт и Xi'an High Voltage Research Institute за изпитване на типа и съответствие с GB и IEC стандартите.

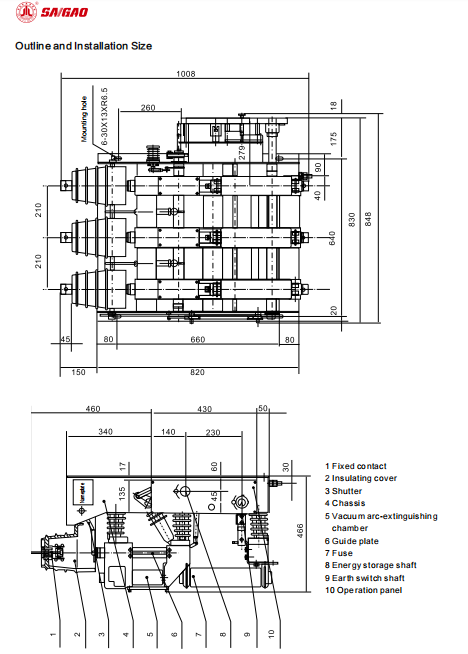

Разбивка на компоненти

не	Компонент
1	Фиксиран контакт
2	Изолиращо покритие
3	затвор
4	шаси
5	Вакуумна дъгогасителна камера
6	Водеща плоча
7	Предпазител
8	Вал за съхранение на енергия
9	Вал на земния превключвател
10	Операционен панел
