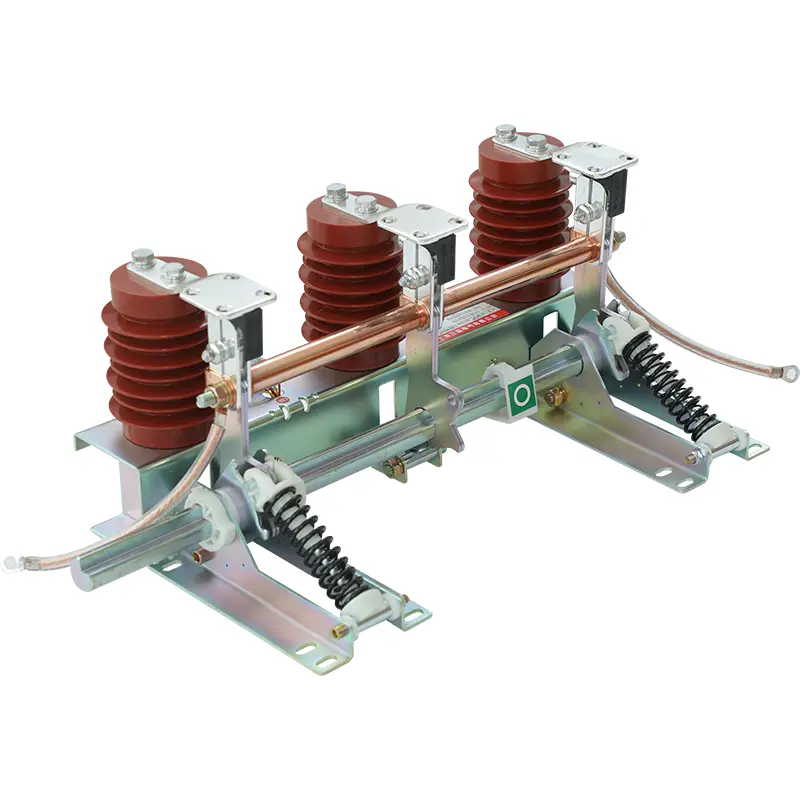

Заземителен превключвател за високо напрежение със затварящ резистор

Операторите на електропреносни мрежи и проекти за индустриално електрическо строителство, които изискват прецизно регулиране на заземяването, широко избират заземителен превключвател за високо напрежение със затварящ резистор, доставен от SanGao. Това иновативно устройство обединява стандартното заземяване с технология за ограничаване на съпротивителния ток, намалявайки електрическия стрес, генериран от превключващите действия, и оптимизира съвпадението на защитата в рамките на пълни високоволтови енергийни системи.

Как затварящият резистор подобрява защитата на системата?

Когато превключвателят за заземяване се затвори, електрическата връзка може да създаде внезапна промяна на тока в зависимост от условията на системата.

Затварящият резистор работи, като контролира първоначалния електрически удар по време на процеса на затваряне.

Принципът на действие на заземителния превключвател за високо напрежение със затварящ резистор включва:

1. Механизмът за заземяване получава команда за затваряне.

2. Заземяващият контакт започва процеса на затваряне.

3. Резисторът участва в контролирането на първоначалния електрически отговор.

4. Заземителната връзка достига необходимото работно състояние.

Този подход помага:

• Намалете напрежението при превключване

• Ограничете влиянието на преходния ток

• Подобрете стабилността на електрическата система

• Защитете чувствително оборудване с високо напрежение

Дизайнът на резистора осигурява допълнителен метод на защита в сравнение с конвенционалните заземяващи структури.

Проектиран за защита на подстанции и оборудване с високо напрежение

Подстанциите за високо напрежение съдържат сложни електрически връзки, при които превключвателните операции могат да повлияят на множество части от оборудването.

Този заземителен превключвател за високо напрежение със затварящ резистор поддържа приложения като:

Трафопостове

Трансформаторите изискват контролирани работни условия, тъй като внезапните електрически смущения могат да повлияят на изолационните характеристики и експлоатационния живот.

Комутационни системи за високо напрежение

Използван заедно с прекъсвачи и изолиращи превключватели, той помага за извършване на безопасни процедури за заземяване по време на поддръжка.

Електропреносни съоръжения

Преносните системи могат да изпитат индуцирано напрежение и преходни условия. Контролираното заземяване спомага за подобряване на безопасността при работа.

Индустриални електрически мрежи

Големите промишлени потребители с високоволтово оборудване могат да се възползват от подобрен контрол на заземяването по време на изключване и процедури за проверка.

Механична структура, проектирана за надеждно заземяване

Въпреки че затварящият резистор осигурява електрически контрол, механичната надеждност остава от съществено значение за заземяващото оборудване.

Основната структура включва:

• Комплект заземяващ нож

• Статичен контакт

• Въртящ се вал

• Работно рамо

• Носеща рамка

• Натискна пружина

• Проводими свързващи компоненти

• Затварящ резистор

По време на работа механизмът предава въртящ момент през работния вал и задвижва заземителния нож в правилната позиция.

Дизайнът на заземителен превключвател за високо напрежение със затварящ резистор се фокусира върху:

Точно механично движение

Работните компоненти трябва да поддържат правилно подравняване по време на повтарящи се цикли на отваряне и затваряне.

Стабилен заземяващ контакт

Заземителният нож се нуждае от достатъчно контактно налягане, за да установи надежден електрически път.

Координирано електрическо представяне

Резисторът и заземителната система трябва да работят заедно, за да постигнат контролирана работа.

Технически спецификации

Подробната конфигурация може да бъде избрана според различните изисквания на проекта и дизайна на разпределителната уредба.

Производствен капацитет, фокусиран върху оборудване за защита от високо напрежение

Производството на заземителен превключвател за високо напрежение със затварящ резистор изисква координация между механичния монтаж и електрическия дизайн.

SanGao се фокусира върху:

Производство на компоненти

Механичните части и проводимите компоненти се обработват в съответствие с изискванията на дизайна, за да се поддържа консистенцията на продукта.

Монтаж на електрическа конструкция

Резисторните компоненти и заземителната система са сглобени с внимание към надеждността на връзката и точността на монтажа.

Проверка на ефективността на продукта

Готовото оборудване се проверява за механична работа и структурно състояние преди изпращане.

SanGao Electric е професионален производител на оборудване за предаване и разпределение на високо напрежение, интегриращо:

• Проучване и развитие

• Продуктов дизайн

• Производство

• Тестване

• Търговско обслужване

Компанията се намира в Liushi, китайският електрически производствен център, с:

• Фабрична площ: 10 mu

• Застроена площ: 10 000 кв.м

• Служители: 120

• Средни и старши професионални техници: 20 бр

• Регистриран капитал: 81,68 милиона юана

• Общи активи: приблизително 200 милиона юана

ЧЗВ

1. Каква е целта на затварящия резистор?

Затварящият резистор помага за контролиране на електрическия удар по време на операция за заземяване и намалява преходните ефекти в системи с високо напрежение.

2. Това високоволтов заземителен превключвател със затварящ резистор ли есе използва само за заземяване при поддръжка?

Не. Използва се главно за защита от заземяване, но също така поддържа изискванията за безопасност на системата, свързани с превключвателните операции и електрическата защита.

3. Кои приложения се нуждаят от заземителен превключвател с контрол на съпротивлението?

Обикновено се разглежда за подстанции, комутационни системи за високо напрежение и проекти, при които преходните електрически условия изискват допълнителен контрол.

4. Как се различава от стандартния заземителен превключвател?

Добавеният резистор осигурява контролиран електрически отговор по време на операция на затваряне, предлагайки допълнителна защита за специфични приложения с високо напрежение.
