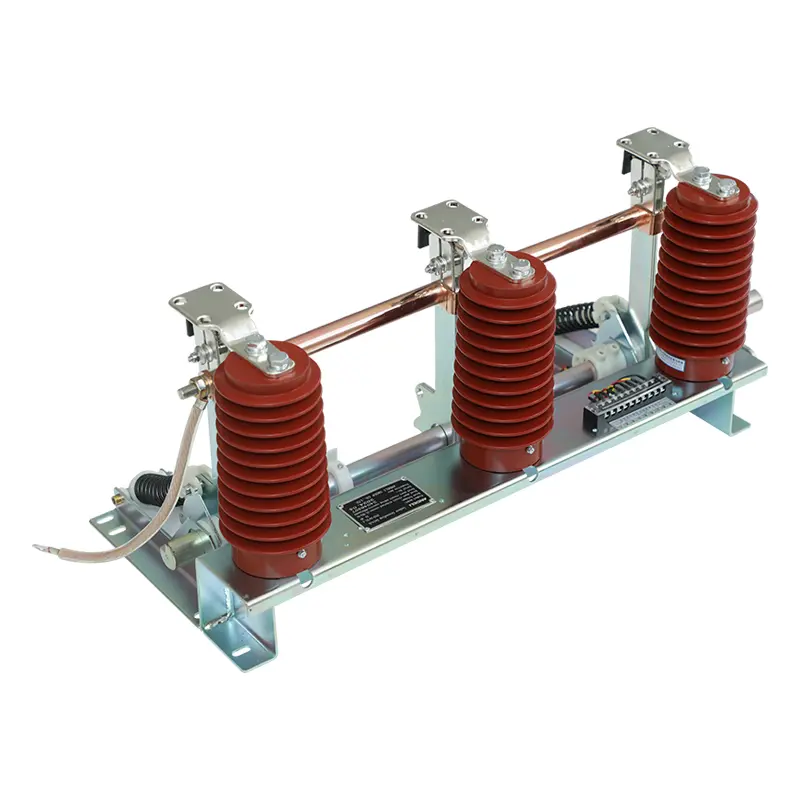

Вътрешен превключвател за заземяване на променлив ток с високоскоростен нож за заземяване

Вътрешен променливотоков превключвател за заземяване с високоскоростен заземяващ нож от SanGao доставя специализирано заземително оборудване за средно напрежение, предназначено за контрол на риска по време на поддръжка на вътрешно захранващо оборудване. Покриващ 3kV до 12kV трифазен променлив ток 50/60Hz работни условия, неговият високоскоростен дизайн на заземителен нож съкращава времето за действие за заземяване и минимизира заплахите за безопасността на екипите по поддръжката.

Бърза реакция на заземяване за по-безопасна поддръжка на средно напрежение

По време на поддръжката на оборудването с високо напрежение скоростта на заземяване и механичната надеждност пряко влияят върху безопасността на оператора. Когато дадена верига е изолирана, заземителният превключвател осигурява контролиран път за заземяване, за да предотврати неочаквани опасности от напрежение.

Конструкцията на високоскоростния заземяващ нож позволява операцията по заземяване да бъде завършена бързо чрез координирано движение на работния вал, коляновия механизъм, пружинния механизъм и заземяващия нож.

Вътрешният превключвател за заземяване на променлив ток с високоскоростен нож за заземяване се използва главно за:

• Заземете електрическото оборудване с високо напрежение по време на поддръжка

• Защитете техниците от случайна поява на напрежение

• Ограничете рисковете, причинени от индуцирано напрежение и статично електричество

• Осигуряване на пътища за ток на заземяване в електрически системи

За разлика от обикновените заземяващи връзки, специален заземяващ превключвател осигурява контролирана механична работа и дефинирана позиция на заземяване вътре в разпределителните системи.

Как работи структурата на High Speed ​​Earth Knife?

Работната производителност на вътрешния променливотоков превключвател за заземяване с високоскоростен заземяващ нож зависи в голяма степен от взаимодействието между механичните компоненти.

Основната структура включва:

• Скоба

• Комплект заземяващ нож

• Статичен контакт

• Сензор

• Въртящ се вал

• Въртящо се рамо

• Натискна пружина

• Проводим ръкав

• Гъвкава връзка

Когато работният механизъм затвори превключвателя за заземяване, работният въртящ момент задвижва главния вал и въртящото се рамо към затворено положение. След преминаване на мъртвата точка на компресионната пружина, съхранената енергия на пружината се освобождава, което позволява на заземяващия нож бързо да се премести в затворено положение.

Ножът за заземяване поддържа стабилен контакт със статичния контакт чрез структурата на дисковата пружина, помагайки за постигане на стабилна електрическа връзка.

Този механичен дизайн помага за подобряване на:

• Постоянна скорост на затваряне

• Стабилност на контактното налягане

• Дългосрочна експлоатационна надеждност

Технически спецификации

Оборудването е проектирано за приложения със средно напрежение на закрито, където се изисква безопасно заземяване.

Сценарии на приложение, при които бързото заземяване има значение

Вътрешни помещения за поддръжка на разпределителни уредби

В разпределителните помещения персоналът по поддръжката се нуждае от надежден метод за потвърждаване на заземяването на оборудването преди проверка. Превключвателят за заземяване осигурява специална точка за заземяване след приключване на процедурите по изолиране.

Индустриални енергийни системи

Фабриките, използващи оборудване със средно напрежение, може да изискват редовна поддръжка на трансформатори, захранващи устройства и разпределителни уредби. Стабилният механизъм за заземяване помага за намаляване на рисковете по време на планирани спирания.

Подстанции

Подстанциите съдържат множество вериги с високо напрежение, където случайно напрежение, индуциран ток или електромагнитни ефекти могат да създадат опасности. Оборудването за заземяване спомага за създаването на по-безопасна среда за поддръжка.

Среди на паралелни преносни линии

Когато една надземна линия е изключена, докато близките линии остават под напрежение, електростатичната и електромагнитната индукция могат да създадат индуцирано напрежение. Заземителните превключватели помагат за премахване на тези ефекти и защитават работниците по поддръжката.

Контрол на качеството, фокусиран върху безопасността на заземяването

Заземителните превключватели са свързани с безопасността компоненти в енергийните системи, така че инспекцията на производството трябва да се съсредоточи както върху механичната работа, така и върху качеството на електрическата връзка.

SanGao се прилага:

• Система за управление на качеството ISO9001:2008

• Система за управление на околната среда ISO14001

• Система за управление на здравето и безопасността OHSMS 18001

За вътрешен променливотоков превключвател за заземяване с високоскоростен заземяващ нож, контролът на качеството включва:

• Проверка на точността на движение на заземителния нож

• Проверка на проводими точки на свързване

• Проверка на последователността на механичните операции

• Потвърждаване на състоянието на готовия продукт преди изпращане

Тези стъпки за инспекция помагат за намаляване на проблемите с регулирането на инсталацията, след като оборудването пристигне на обекта на проекта.

ЧЗВ

1. Каква е основната цел на това заземително оборудване?

Той осигурява път за заземяване на електрическо оборудване с високо напрежение по време на поддръжка и помага за защита на техниците от случайни опасности от напрежение.

2. Защо дизайнът на високоскоростния земен нож е важен?

Механизмът с бързо действие помага на заземяващия нож бързо да достигне затворено положение и да поддържа надежден контакт със статичния контакт.

3. Какви захранващи системи са подходящи за това оборудване?

Подходящ е за вътрешни 3-12kV трифазни AC 50(60)Hz захранващи системи.

4. Може ли да се инсталира със съществуващи разпределителни шкафове?

да Вътрешен променливотоков превключвател за заземяване с високоскоростен заземяващ нож е проектиран да работи заедно с различни превключвателни шкафове с високо напрежение, но съвместимостта на инсталацията трябва да бъде потвърдена в съответствие с конкретния дизайн на шкафа.
