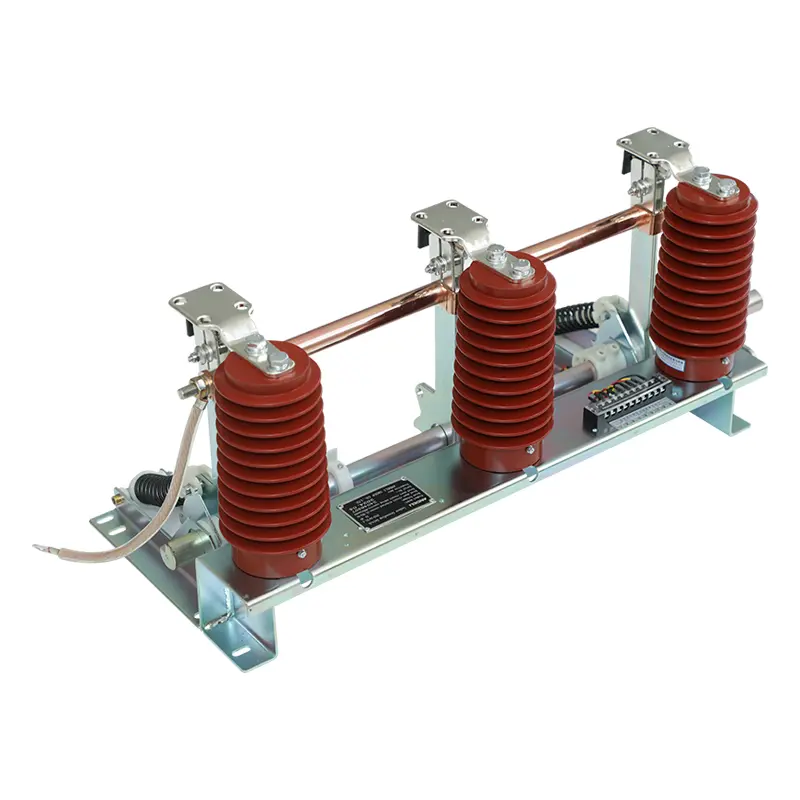

Превключвател за заземяване с високо напрежение

Sangao траен превключвател за заземяване на високо напрежение е подходящ за вътрешна 3-12kV трифазна AC 50 (60) Hz захранваща система и се използва съвместно с различни шкафове за превключване с високо напрежение. Може да се използва и за заземяване на поддръжката на електрическо оборудване с високо напрежение. Основната му структура е заземяващият превключвател, който се състои от скоба, заземен нож, статичен контакт, сензор, въртящ се вал, въртяща се ръка, компресионна пружина, проводим ръкав и гъвкава връзка.

Когато механизмът на работа затвори превключвателя за заземяване, въртящият момент на действието кара основния вал да преодолее въртящия момент на съпротивлението, задвижвайки ръката на коляновия коляно да се върти в посока на затваряне, така че работният прът на заземяващия нож да премине през мъртвата точка на пружината на компресия, а пружината на сгъстяване освобождава енергия, така че заземяващият превключвател да бъде затворен в положението на затваряне. Заземяващият нож на заземяващия нож е здраво и надеждно в контакт с фланцовата част (ръб на ножа) на статичния контакт през пружината на диска.

Когато се нанесе въртящ момент, основният вал преодолява основния въртящ момент и пружината, за да задвижва ръката да се върти в посоката на отваряне, а пружината на заземяващия нож минава.

Каква е целта на заземяващия превключвател?

Превключвателят за заземяване на високо напрежение се използва за осигуряване на заземяващи проводници за подземни или свързани с делта системи.

Заземяващият превключвател позволява свързването на фазови фазови натоварвания.

Заземяващият превключвател в подстанцията е заземен, за да образува заземяване с нисък импеданс, за да се поддържа системата неутрална.

Заземяващият превключвател в шкафа за превключване гарантира, че амплитудата на преходното пренапрежение е ограничено по време на тежка грешка при заземяване.

Използва се за заземяване на електрическото оборудване за отговаряне на изискванията за защита.

Каква е функцията на заземяващия превключвател?

Превключвателят за заземяване на високо напрежение е свързан към прекъсвача на веригата и когато прекъсвачът на веригата се изчисти и издърпа, шината в съседство с прекъсвача автоматично се заземява през заземяващия превключвател. Този процес защитава техниците, персонала за поддръжка и потребителите от случайни напрежения.

Използва се за предотвратяване на статични електрически и електромагнитни индукционни токове. В две или повече надземни предавателни линии на една и съща кула или в съседна паралелна връзка, когато една или повече линии се дезактивират, де-зарежданите линии ще генерират индуцирано напрежение и индуциран ток поради електромагнитната индукция и електростатичната индукция между тях и съседните енергийни линии. Следователно заземяващите превключватели са подходящи за такива линии.

Превключвателят за заземяване на високо напрежение се използва за затваряне на тока с късо съединение. Заземяващият превключвател с номинален ток за затваряне на късо съединение трябва да може да се затвори при всяко приложено напрежение (включително номиналното му напрежение) и всеки ток (включително номиналния му ток за затваряне на късо съединение). Номиналният ток за затваряне на късо съединение на заземяващия превключвател е равен на номиналния пик издържащ ток.

Превключвателят за заземяване с високо напрежение в подстанция играе важна роля в големи или тежки силови трансформатори, тъй като дава възможност на захранващата мрежа да има последователна референтна точка на напрежението. В противен случай напрежението може да варира от място на място. Гарантирайте безопасността на трансформаторите и персонала, използвайки електричество.
