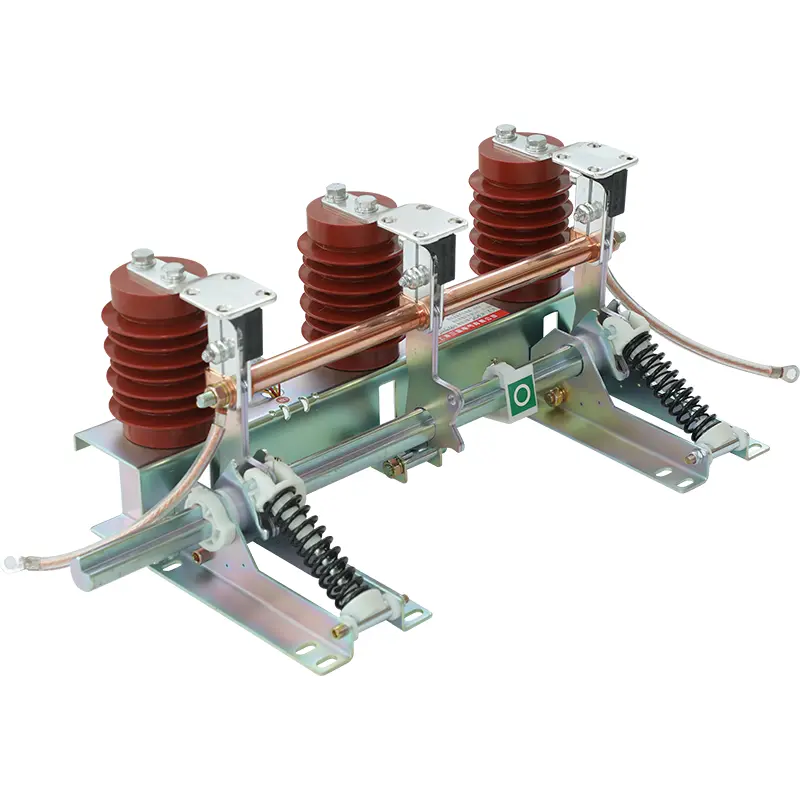

Превключвател за заземяване на високо напрежение

Превключвател за заземяване на високо напрежение, направен в Китай. Превключването на Sangao се използва за изключване на тока на късо съединение и има определен капацитет за затваряне на късо съединение, както и динамична топлинна стабилност. Тъй като не е необходимо да прекъсва тока на товарния ток и тока на късо съединение, няма устройство за гасене на дъга. Долният край на превключвателя за заземяване обикновено е свързан към точката на заземяване през токов трансформатор. Настоящият трансформатор може да осигури сигнали за защита на релето.

Има много структури на заземяващи превключватели. Включително еднополюсните, двойни полюси и три полюсни превключватели за заземяване. Превключвателите за заземяване на един полюс се използват само в системи за заземяване на неутрална точка. Двойните полюсни и три полюсни конструкции се използват в неутрални точки с неоснователни системи и споделят работен механизъм.

Превключвателят за заземяване на високо напрежение в превключвателя се използва за заземяване на останалия заряд след изключване на захранването от захранването. Дори ако прекъсвачът и изолаторът отрежат или отворят веригата, остатъчният заряд все още ще остане във веригата. Превключвателят за заземяване обикновено се използва за освобождаване на заряда.

Превключвателят за заземяване на високо напрежение има бърз механизъм за затваряне на действащи. Те могат да защитят техници и работници, когато се появят ненормални течения. Те са проектирани да издържат на късо съединение; Те също могат да бъдат моторизирани. Например, превключватели за заземяване на високо напрежение и високоскоростни превключватели за заземяване. Превключвателят за заземяване в подстанцията е в състояние да генерира късо съединение, като по този начин предпазва друго електрическо оборудване от повреда. Използва се съвместно с различни превключватели на високо напрежение и може да се използва и като защитно устройство при основен ремонт на електрическо оборудване с високо напрежение.

Превключвателят за заземяване, прекъсвачът и изолиращият превключвател са свързани в основния блок на пръстена (RMU). Ако веригата трябва да бъде изключена или изключена по поддръжка или други причини, трябва да се спазва правилната работна последователност на тези три устройства (превключвател за заземяване, прекъсвач и изолационен превключвател). Ако не се спазват правилните стъпки, не само веригата и оборудването ще бъдат повредени, но и вие ще бъдете изложени на опасност. За перфектна инсталация на тези компоненти можете да се свържете с ELECSPARE, производител на GIS Switchgear, за да осигурите надеждни изолационни носители за вашето оборудване.

Заземяващите превключватели и прекъсвачите често се комбинират в едно устройство. В този случай изключването е оборудвано с превключвател за заземяване в допълнение към основните контакти, който се използва за заземяване на единия край на разрязването след отваряне. Основните контакти и превключвателите за заземяване обикновено са механично блокирани, така че превключвателят за заземяване не може да бъде затворен, когато разединителят е затворен и основните контакти не могат да бъдат затворени, когато превключвателят за заземяване е затворен.

Заземяващите превключватели могат да бъдат разделени на отворени и затворени типове. Проводимата система на отворения превключвател за заземяване е изложена на въздуха като изключването; Проводимата система на затворения превключвател за заземяване е затворена в живо SF6 или изолационна среда (като масло).

Фокусът на превключвателя за заземяване на подстанцията е далеч по -малък от този на обществеността и не е толкова ориентиран към безопасността, колкото системата за ниско напрежение. Той се фокусира повече върху надеждността на захранването, надеждността на защитата и въздействието върху оборудването в случай на късо съединение. Тъй като текущият път се блокира главно чрез заземяване, само амплитудата на най -често срещаната фаза на късото съединение на земята се влияе от избора на заземяваща система.
