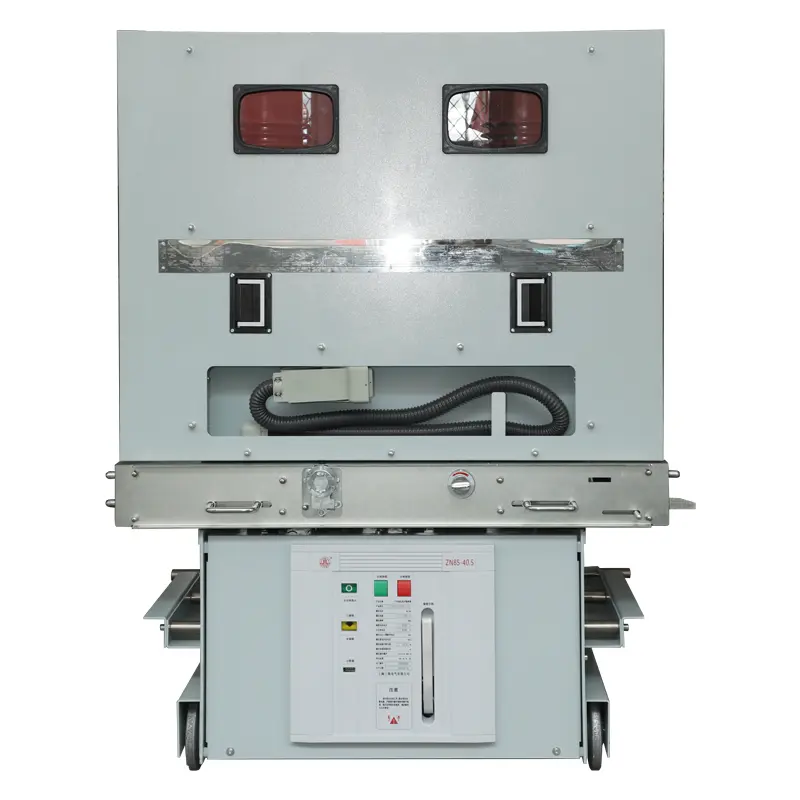

HV вътрешен вакуумен прекъсвач

Вътрешният вакуумен прекъсвач SanGao HV приема солидна изолационна структура и използва усъвършенствана технология за епоксидно запечатване, за да комбинира органично камери за гасене на вакуумна дъга, главни електрически вериги, изолационни опори и други компоненти в интегриран запечатан стълб за първи път. Успешно решава фундаментално проблема с устойчивостта на околната среда на вакуумните прекъсвачи, което прави приложението им по-широко разпространено.

Интегрираният солиден запечатан полюс използва технология за самоконвекция, умело решавайки проблема с разсейването на топлината, причинено от твърди изолационни структури. Серията VBR (VS1) -12 солидно запечатан вътрешен високоволтов вакуумен прекъсвач е прекъсвач, който реализира концепцията за без поддръжка в Китай.

Прилагането на камерата за гасене на дъгата на вътрешния вакуумен прекъсвач HV с дълъг живот и технологията за запечатване на епоксидна отливка гарантира интегрирането на запечатания стълб без поддръжка, а работещият механизъм с постоянен магнит с висока надеждност, който може да се използва, осигурява работа на работния механизъм без поддръжка. Електронната контролна част изоставя традиционния спомагателен превключвател и го заменя с фотоелектричен безконтактен превключвател и приема напълно електронно захранване и интелигентен контролен блок, за да осигури безпроблемна работа на електронната контролна част

Вътрешният вакуумен прекъсвач HV е вътрешно разпределително устройство за трифазни AC 50Hz захранващи системи с номинално напрежение 12kV. Служи като защитно и управляващо устройство за оборудване на електрическата мрежа и енергийно оборудване в промишлени и минни предприятия. Подходящ за места, които изискват честа работа при номинален работен ток или многократно прекъсване на тока на късо съединение.

Прекъсвачът приема интегриран дизайн на работния механизъм и корпуса на прекъсвача, който може да се използва като фиксирана инсталационна единица или оборудван със специален механизъм за задвижване, за да образува единица с ръчна количка.

Вътрешният вакуумен прекъсвач HV е подходящ за трифазни променливотокови захранващи системи с номинално напрежение 12KV и честота 50Hz. Може да се използва широко в електроцентрали, подстанции, нефтохимикали, металургия, производствени летища и жилищни райони като контролно и защитно устройство за електрически съоръжения. Той е особено подходящ за места, където честото използване или множество токове на късо съединение са изключени под номиналния ток. Може да се инсталира в разпределителни уреди с изолация на въздуха на закрито (като KYN28 и KYN96) за поддържаща употреба. Прекъсвачът отговаря на изискванията на стандартите GB1984 „Променливотокови прекъсвачи за високо напрежение“, JB Factory T3855 „Променливотокови вакуумни прекъсвачи за високо напрежение“, DL/T 403 „Технически условия за поръчка на вакуумни прекъсвачи за високо напрежение 12KV~40,5kV“ и отговаря на съответните изисквания на стандарти като напр. IEC62271-100.

Среда на използване:

Температура на околната среда: не по-висока от +40C, не по-ниска от -15 ℃ (разрешено съхранение и транспортиране при -30% C);

Надморска височина: не повече от 2000 м;

Относителна влажност: среднодневна стойност не повече от 95%, средна месечна стойност не повече от 90%, среднодневно налягане на наситени пари не повече от 2,2x10 MPa, средномесечно ниво не повече от 1,8x10 ° MPa:

Сеизмичен интензитет: не повече от ниво 8;

Място без пожар, експлозия, сериозно замърсяване, химическа корозия и силни вибрации.
